由于这种接法不存在公共阻抗,所以回路2和回路3的电流变化不会影响回路1。在小MAX1858EEG-T信号模拟电路、数字电路和大功率驱动电路混合的场合,应像图13.4所示,将大信号功率电路地线、模拟电路地线、数字电路地线分开。机内布线完全是三个系统,只有在电源供电处才一点汇接。这样既保证系统有统一的地电位,又避免地线形成公共阻抗 导噪声。当利用这种积分电路滤除高频噪声时,要使RC时问常数大于噪声周期,小于信号周期。

  在直流电源线上经常使用RC积分电路,滤除各级电路之间由电源线造成的耦合噪声。

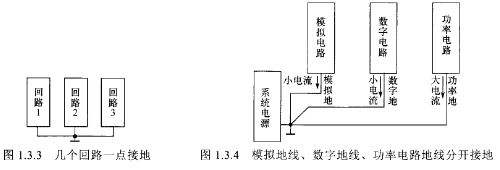

   图133 几个回路一点接地

   图134 模拟地线、数字地线、功率电路地线分开接地

   上述公共阻抗,除了电阻以外,还包括容抗和感抗。对于常用的电线、印制板上的印制线,从噪声或从高频的角度看,与其说是电阻,倒不如认为是电感。因为高频时导线的等效电路是由电阻和电感串联而成的,频率越高,感抗成分占整个阻抗的比例越大。因此,在布线和设计印制电路板时要尽量降低作为公共阻抗的导线和印制线所含的电感量。例如,对于地线,有条件的可采用电感量很小的导线;印制电路板的地线要尽可能做短做粗,必要时可用大面积的铜箔作为地线来降低其阻抗等。
