用PLC控制变频器的多段速运行,使用方便,运行可靠。

   控制系统电路A42MX16-FPLG84

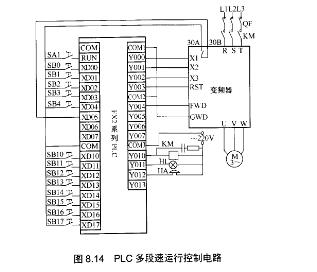

   如图8.14所示,在PLC多段速运行控制电路中,变频器的接通与断开由KM接触器控制;变频器的运行由FWD控制;X卜X3这3个端子控制8种段速;由RST进行系统复位;30A、30B为变频器总报警输出。

   图8.14 PLC多段速运行控制电路

   在PLC的输入控制中,SA1为转动开关,用于设定PLC运行控制方式。sB0用于接通主电路;sB1用于断开主电路;sB2用于启动变频器;sB3用于停止变频器;sB4用于变频器复位;sB5用于变频器报警输入;SB10~sB17用于设定所需的8种段速。YO00~Y0怩根据输入所设定的段速,对变频器进行控制。
