变频器中也存在一些数值型(如频率、电压等)指令的输入,可分为数字输入和模拟输入两种, P87C51FA-4N数字输入多采用变频器面板上的键盘操作和串行接口来设定;模拟输入则通过接线端子由外部给定,通常是通过0~10V(或5Ⅴ)的电压信号或0(或θ~20mA的电流信号接入。由于接口电路因输入信号而异,故必须根据变频器的输入阻抗选择PLC的输出模块。

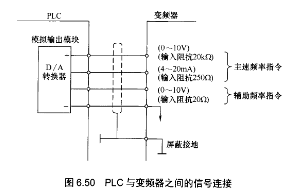

  图6,50所示为PLC与变频器之间的信号连接。

   图6.50 PLC与变频器之间的信号连接

   当变频器与PLC的电压信号范围不同时,如变频器的输入信号范围为0~10V而PLC的输出电压信号范围为0~5V时,或PLC一侧的输出信号电压范围为0~10V而变频器的输入信号范围为0~5V时,由于变频器和晶体管的允许电压、电流等因素的限制,则需以串联电阻分压,以保证进行开关时不超过PLC和变频器相应部分的容量。此外,在连线时,还应该注意将布线分开,保证主电路一侧的噪声不传至控制电路。
