即给定信号为数字量,这种给定方式的频率精度很高,可在给定频率的0.01%以内。RHRP1560

   具体给定方式如下。

   ① 面板给定。即通过面板上的囔蹩饔键来控制频率的升降。

   ② 多挡转速控制给定。在变频器的外接输入端中,通过功能预置,最多可以将4个输入端(RH、RM、RL、MRs)作为多挡转速控制端。根据若干个输入端的状态(接通或断开)可以按二进制方式组成1~15挡。每一挡可预置一个对应的工作频率。则电动机转速的切

换便可以用开关器件,通过改变外接输入端子的状态及其组合来实现。使用多挡转速功能时,必须进行两步预置(以3个输入端、7挡转速说明)。

  第一步:通过预置确定哪几个输入端子为多挡转速输入端子。将输入端子功能选择参数Pr18o ~ P182分别预置成0、 1、 2(Pr。180=0、 Pr。181=1、 Pr,182=2), 则控带端子RL、

RM、RH即成为多挡转速控制端子,如图6.18所示。

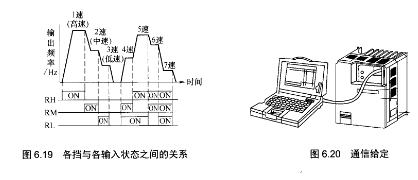

    第二步:预置与各挡转速对应的工作频率(即进行频率给定)。分别用参数Pr.4~Pr,6、Pr.⒛~Pr.27,设置卜7挡转速频率,转速挡与各输入端状态之间的关系如图6.19所示。

    ③ 通信给定。通过Rs-485通信电缆,将个人计算机连接PU接口进行通信给定,如图6,20所示。
