图3.14所示为负载中电感很大、负载电N25Q512A13GSF40F流连续而平直时的情况。当输入电压⒇为正半周时,在控制角α时触发VDZl和VDZ4而使VDZ1和VDZ4导通。当吻过零变负时,由于电感的电流不能突降至零,流过VDZ1和VDZ4的电流仍然大于它们的导通维持电流,因而VDZ1和VD乙仍然维持导通而承受正向压降。由图3,11所示各量的参考方向可知,只要VDZ1和VDZ4导通,整流输出电压㈨就等于电源电压⒇,由于蚴过零变负,:rd也出现负值。在zJd为负值的这段时间内,电流经阻感负载、VDZ4、变压器副边绕组、VDZ1而形成回路,电感释放储能,一部分供给负载电阻,另一部分通过变压器返回电网。

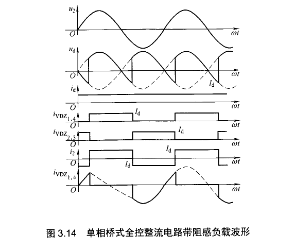

   图3.14 单相桥式全控整流电路带阻感负载波形
