信号发生器的组成及工作原理
发布时间:2017/12/26 21:46:38 访问次数:9405
信号发生器的组成框图如图⒎3-1所示。它主要由正、负电流源,电流开关,时基M25P64-VME6G电容,方波形成电路,正弦波形成电路,放大电路等部分组成。其工作原理简要说明如下。

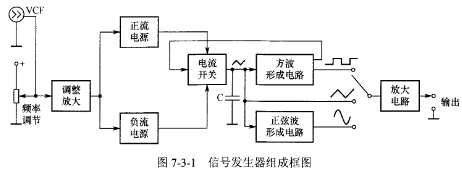

图⒎3-1 信号发生器组成框图
正电流源、负电流源由电流开关控制,对时基电容C进行恒流充电和恒流放电。当电容叵流充电时,电容上的电压随时间绅眭增长呀、当电容恒流放电时,其电压随时间线性下降,因此在电容两端得到三角波电压。三角波电压经方波形成电路得到方波。三角波经正弦波形成电路转变为正弦波,最后经放大电路放大后输出。
信号发生器的组成框图如图⒎3-1所示。它主要由正、负电流源,电流开关,时基M25P64-VME6G电容,方波形成电路,正弦波形成电路,放大电路等部分组成。其工作原理简要说明如下。
图⒎3-1 信号发生器组成框图
正电流源、负电流源由电流开关控制,对时基电容C进行恒流充电和恒流放电。当电容叵流充电时,电容上的电压随时间绅眭增长呀、当电容恒流放电时,其电压随时间线性下降,因此在电容两端得到三角波电压。三角波电压经方波形成电路得到方波。三角波经正弦波形成电路转变为正弦波,最后经放大电路放大后输出。
