(1)显示水平扫描基线:将示波器输入耦合开关置于接地(GND)位置,垂直工作方式开关置于交替(ALT)位置,扫描方式置于自动(AUT)位置,扫描时基因数开关置于0.5ms/DIV位置,此时在屏幕上应出现两条水平扫描基线。M25P16-VMF6P如果没有,可能的原因是辉度太暗,或是垂直、水平位置不当,应加以适当调节。

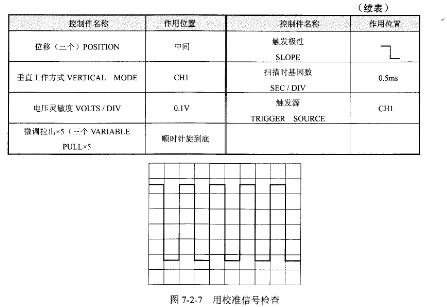

   (2)用本机校准信号检查:将通道1的输入端由探头接至校准信号输出端,按表79-l所示调节面板上的开关、旋钮,此时在屏幕上应出现一个周期性的方波,如图7-⒉7所示。如果波形不稳定,可调节触发电平(LEVEL)旋钮。若探头采用则波形在垂直方向应占5格,波形的一个周期在水平方向应占2格,此时说明示波器的工作基本正常。

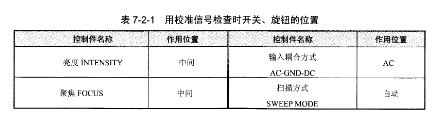

    表⒎⒉1 用校准信号检查时开关、旋钮的位置

    (3)观察被测信号:将被测信号接至通道1的输入端,(若需同时观察两个被测信号,则分别接至通道1、通道2的输入端),面板上的开关、旋钮位置参照表⒎H设置,且适当调节VOLITs/DIⅤ、SEC/DⅣ、LEVEL等旋钮,使在屏幕上显示稳定的被测信号波形。
