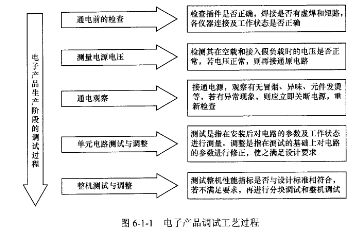

电子产品调试工艺过程如图⒍⒈1所示。

   检查插件是否正确,焊接是SD101AW否有虚焊和短路,各仪器连接及工作状态是否正确 检测其在空载和接入假负载时的电压是否正常,若电压正常,则再接通原电路 接通电源,观察有无冒烟、异味、元件发烫等,若有异常现象,则应立即关断电源,重新检查 测试是指在安装后对电路的参数及工作状态迸行测量。调整是指在测试的基础上对电路的参数进行修正,使之满足设计要求

   测试整机性能指标是否与设计标准相符合,若不满足要求,再进行分块调试和整机调试

   在第4步“单元电路调试与调整”中,比较理想的调试程序是按信号的流向进行调试,这样可以把前面调试过的输出信号作为后一级的输入信号,为最后联机调试创造条件。

   在第5步“整机调试与调整”中,比较理想的调试程序是先调试各功能板后再组装一起调试。
