为能把覆铜板上需要的铜箔保存下来,要给这部分涂上一层防腐蚀层,也就是说,REF196GSZ在所需要的印制导线、焊盘上加一层保护膜。这时,所涂出的印制导线宽度和焊盘大小要符合实际尺寸。

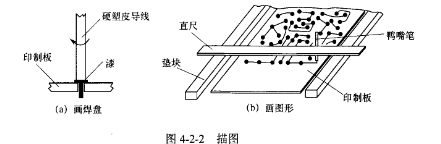

   首先准备好描图液(防腐液),一般可采用黑色的调和漆,漆的稀稠要适中,一般调到用小棍子蘸漆后能往下滴为好。另外,各种抗三氧化铁蚀刻的材料均可以用作描图液,如虫胶油精液、松香酒精溶液、蜡、指甲油等。描图时应先描焊盘:用适当的硬导线蘸一点漆料,漆料要蘸得适中,描线用的漆稍稠,点时注意与孔同心,大小尽量均匀,如图⒋29(a)所示。焊盘描完后再描印制导线图形,可用鸭嘴笔、毛笔等配合尺子,注意直尺不要与板接触,可将其两端垫高,以免将未干的图形蹭坏,如图⒋⒉2(b)所示。

   描好后的印制板应平放,让板上的描图液自然干透,同时检查线条和焊盘是否有麻点、缺口或断线,如果有,应及时填补、修复。再借助直尺和小刀将图形整理一下,沿导线的边沿和焊盘的内外沿修整,使线条光滑、焊盘圆滑,以保证图形质量。
