印制板上的器件布局不当也是引发干扰的重要因素,构,合理布置印制板上的器件。 S4PD-M3/87A

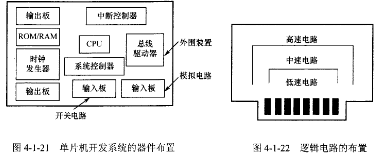

   印制板上的器件布局应以尽量获得较好的抗噪声效果为首要目的。将输入、输出部分分别布置在板的两端;电路中相互关联的器件应尽量靠近,以缩短器件间连接导线的距离;工作频率接近或工作电平相差大的器件应相距远些,以免相互干扰;易产生噪声的器件、小电流电路、大电流电路等应尽量远离逻辑电路,如果有可能,应另做印制板。例如,常用的以单片机为核心的小型开发系统电路在设计印制板时,宜将时钟发生器、晶振和CPU的时钟输入端等易产生噪声的器件相互靠近布置,让有关逻辑电路部分尽量远离这类噪声器件。同时,考虑到电路板在机柜内的安装方式,最好将ROM、RAM、功率输出器件及电源等易发热器件布置在板的边缘或偏上方部位,以利于散热,如图⒋1.21所示。
