1.实训目的

   (1)掌握555组成单稳电路、多谐振荡REF5030AIDR器的实际应用。通过双音报警器熟悉用555时基电路构成的多谐振荡器。

   (2)熟悉555时基电路控制端的功能和作用。

   (3)了解用电压调制频率的方法。

   2.实训原理说明

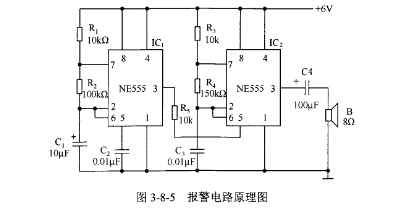

   图3-8-5所示为报警电路原理图。采用两个555定时器电路组成报警电路,其中IC1的5脚通过一个小电容(0,01~0.1uF)接地,以防止外界干扰对阈值电压的影响;当需要把它变成可控多谐振荡电路时,可以在电路的5脚外加一个控制电压,这个电压将改变芯片内的比较电平,从而改变振荡频率,当控制电压升高(降低)时,振荡频率降低(升高),这就是控制电压对振荡信号频率的调制。利用这种调制方法,可组成双音报警器。

   IC1输出的方波信号通过凡控制IC2的5脚电平。当IC1输出高电平时,IC2的振荡频率低,当￡1输出低电平时,IC2的振荡频率高。因此,IC2的振荡频率被IC1的输出电压调试为两种音频,使扬声器发出“滴、嘟、滴、嘟……”的双音声响,与救护车的鸣笛声相似。
