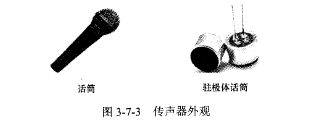

传声器俗称话筒, REF02CSZ其作用与扬声器相反,它是使将声音信号转换为电信号的电声元件。传声器的文字符号为“B”、“BM”。在家用电器中常使用驻极体话筒和动圈式传声器。传声器外观如图3-7-3所示。下面以驻极体话筒为例进行详细介绍。

   驻极体话筒的特性

   驻极体话筒体积小、结构简单、电声性能好、价格低,广泛应用于盒式录音机、无线话筒及声控等电路中。驻极体话筒由声电转换和阻抗变换两部分组成。声 电转换的关键元件是驻极体振动膜。当驻极体振动膜遇到声波振动时,产生了随声波变化而变化的交变电压。它的输出阻抗值很高,约为几十兆欧上。这样高的阻抗是不能直接与音频放大器相匹配的,因此在话筒内接入一个结型场效应管来进行阻抗变换。场效应管的特点是输入阻抗极高、噪声系数低。普通场效应管有源极(S)、栅极(G)和漏极(D)三个极。这里使用的是在内部源极和栅极间再复合一个二极管的专用场效应管,如图3-⒎4所示。接二极管的目的是在场效应管受强信

号冲击时起保护作用。场效应管的栅极接金属极板。这样,驻极体话筒的输出线便有三根,即源极s,一般采用蓝色塑线;漏极D,一般采用红色塑线;连接金属外壳的编制屏蔽线。
