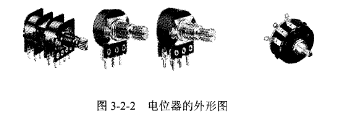

电位器的种类很多,用途各JK130-040不相同,通常可按其制作材料、结构特点、调节方式等进行分类。常见的电位器如图3-2习所示。

   图⒊29 电位器的外形图

   1.按制作材料分类

   根据所用材料不同,电位器可分为线绕电位器和非线绕电位器两大类。线绕电位器的额定功率大、噪声小、温度稳定性好、寿命长,其缺点是制作成本高、阻值范围小(100Ω~10⒃)、分布电感和分布电容大。它在电子仪器中应用较多。

   非线绕电位器的种类较多,有碳膜电位器、合成碳膜电位器、金属膜电位器、玻璃釉膜电位器、有机实心电位器等。它们的共同特点是阻值范围宽、制作容易、分布电感和分布电容小,其缺点是噪声比线绕电位器大,额定功率较小,寿命较短。这类电位器广泛应用于收音机、电视机、收录机等家用电器中。

   2.按结构特点分类

   根据结构不同,电位器又可分为单圈电位器、多圈电位器,单联、双联和多联电位器,还可分为带开关电位器、锁紧和非锁紧式电位器。

   3.按调节方式分类

   根据调节方式不同,电位器还可分为旋转式电位器和直滑式电位器两种类型。旋转式电位器的电阻体呈圆弧形,调节时滑动片在电阻体上做旋转运动。直滑式电位器的电阻体呈长条形,调整时滑动片在电阻体上做直线运动。
