浸锡设各用于焊接前对元器件引线、导线端头、焊片及接点等热浸锡。目前使用较多的有普通浸锡设各和超声波浸锡设各两种类型。 UC560DPTR

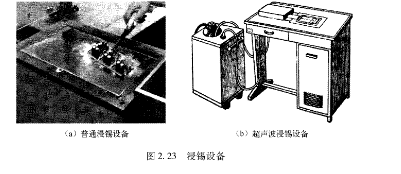

   (1)普通浸锡设各。普通浸锡设备是在一般锡锅的基础上加滚动装置及温度调整装置构成,如图2.⒛(a)所示。操作时,将待浸锡元器件先浸蘸助焊剂,再浸人锡锅。由于锡锅内的焊料不停地滚动,增强了浸锡效果。浸锡后要及时将多余的锡甩掉,或用棉纱擦掉。有些浸锡设备配有传动装置,使排列好的元器件匀速通过锡锅,自动浸锡,这既可提高浸锡的效率,又可保证浸锡的质量。

   (2)超声波浸锡设各。超声波浸锡设各是通过向锡锅辐射超声波来增强浸锡效果的,它适用于对用一般锡锅浸锡较困难的元器件浸锡,其外形结构如图2。⒛(b)所示。此设各由超声波发生器、换能器、水箱、焊料槽、加温控制设各等几部分组成。
