石英谐振器的型号命名及含义
发布时间:2017/9/23 15:32:52 访问次数:482
国产晶振的型号命名方法:第1部分用汉语拼音表示外壳材料和形状,第2部分用字母表示石英片的切割方式,第3部分用阿拉伯数字表示晶振的主要性能参数及外形尺寸。V300A28C500AL具体含义如表1.17所示。

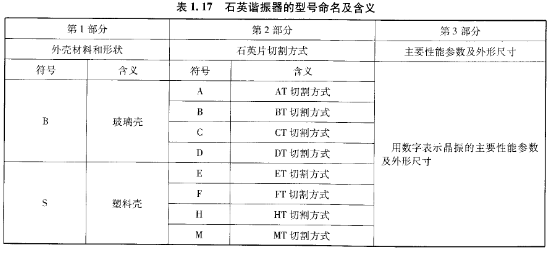

表1.1, 石英谐振器的型号命名及含义
例如,JF12.OO0为金属外壳、FT切割方式、谐振频率为12MHz的晶振。
石英晶体的测量:用万用表R×10k挡测量各引脚之间的电阻应为无穷大,电阻较小或为零则说明该晶振已经损坏:好的晶振引脚间不通,但引脚间不通并不能说明晶振就一定是好的。
国产晶振的型号命名方法:第1部分用汉语拼音表示外壳材料和形状,第2部分用字母表示石英片的切割方式,第3部分用阿拉伯数字表示晶振的主要性能参数及外形尺寸。V300A28C500AL具体含义如表1.17所示。
表1.1, 石英谐振器的型号命名及含义
例如,JF12.OO0为金属外壳、FT切割方式、谐振频率为12MHz的晶振。
石英晶体的测量:用万用表R×10k挡测量各引脚之间的电阻应为无穷大,电阻较小或为零则说明该晶振已经损坏:好的晶振引脚间不通,但引脚间不通并不能说明晶振就一定是好的。
