集成稳压器是稳压电源的核心。集成稳压器按结构不同可分为三端固定稳压器、RC0402JR-0710KL三端可调集成稳压器和多端稳压器。

   在使用集成稳压器时应注意:在满负荷使用时,稳压块必须加合适的散热片;防止将输人端与输出端接反;当稳压器输出端接有大容量电容器时,应在“i~“。端之间接一只保护二极管(二极管正极接“。端),以保护稳压块内部的大功率调整管。

   三端固定集成稳压器。该集成稳压器的引出脚只有3个:输人端、输出端、接地端,其输出电压是固定不能调节的。该器件内部设置了过流、芯片过热及调整器件安全工作区的保护电路,因此在使用时需要的外围元器件很少,使用非常方便。三端固定集成稳压器按输出电压类型不同分为正输出稳压器系列(78系列)和负输出

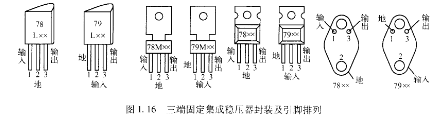

稳压器系列(”系列)G其稳压器的封装及引脚排列如图1.16所示。
