中频变压器(中周线圈)

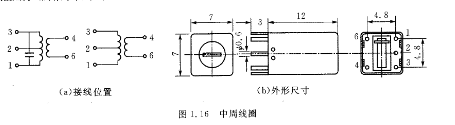

   ①结构。由磁心、磁罩、塑料骨MAX1232CWE架和金属屏蔽壳组成,线圈绕制在塑料骨架上或直接绕制在磁心上,骨架的插脚可以焊接到印制电路板上。有些中周线圈的磁罩可以旋转调节,有些则是磁心可以旋转调节。调整磁心和磁罩的相对位置,能够在±10%的范围内改变中周线圈的电感量。常用的中周线圈的外形结构如图1.16所示,图中单位为mm。

    ②特点。中周线圈是超外差式无线电设各中的主要元件之一,作为电感元器件,它广泛应用在调幅及调频接收机、电视接收机、通信接收机等电子设各的振荡调谐回路中。由于中月线圈的技术参数根据接收机的设计要求确定,并直接影响接收机的性能指标,所以各种接收机中的中周线圈的参数都不完全一致。为了正确选用,应该针对实际情况,查阅有关资料。
