色标法

发布时间:2017/9/5 19:51:46 访问次数:1184

小功率的电阻器广泛使用色标法。一般用背景颜色区别电阻器的种类:浅色(淡绿色、淡蓝色、浅棕色)表示碳膜电阻器,红色表示金属或金属氧化膜电阻器,深绿色表示线绕电阻器。一般用色环表示电阻器阻值的数值及精度。OP183G

普通电阻器用4个色环表示其阻值和允许偏差。第一、第二环表示有效数字,第二环表示倍率(乘数),与前3环距离较大的第四环表示精度。

精密电阻器采用5个色环。第一、二、三环表示有效数字,第四环表示倍率,与前四环距离较大的第五环表示精度。有关色码标注的定义如表1.5所示。

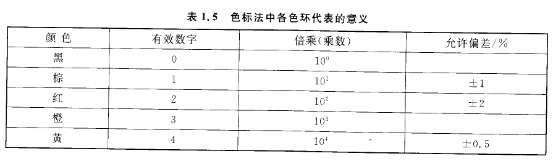

表1.5 色标法中各色环代表的意义

普通电阻器用4个色环表示其阻值和允许偏差。第一、第二环表示有效数字,第二环表示倍率(乘数),与前3环距离较大的第四环表示精度。

精密电阻器采用5个色环。第一、二、三环表示有效数字,第四环表示倍率,与前四环距离较大的第五环表示精度。有关色码标注的定义如表1.5所示。

表1.5 色标法中各色环代表的意义
