三极管共7个,其中9018H(ⅤT1、ⅤT2、ⅤT3、ⅤT4)有4个,∞13H(ⅤT5、ⅤT6、ⅤT7)有3个。三极管的实物及电路符号如图4.1.8所示。 R1LP0408CSB-5UC 三极管的型号直接标在三极管上方,直接读出即可,三极管型号不一样,电流放大倍数则不同,其中,9O18H的电流放大倍数卩=9T~146,9O13H的电流放大倍数。注意:三极管有极性区分,将三极管扁平一面朝自己,从左到 E右管脚依次为E、B、C。

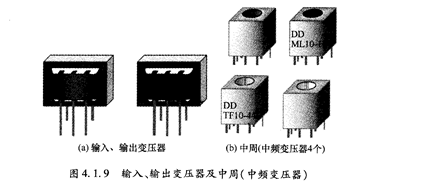

   输入、输出变压器(各1个)及中周(中频变压器4个)输入变压器(绿色,1个),输出变压器(红色,1各1个),如图4.1.9所示。

   双联电容(CBM”3P,1个),连接线(4根)

   双联电容(CBM23P,1个)如图4.1.10所示,连接线(4根)如图4.1.11所示。

   电位盘(1个)、调谐盘(1个)、周率板(1块)

   电位盘、调谐盘、周率板分别如图4.1。⒓至图4.1.14所示。
