印制电路板必然存在对外连接的问题,连接方式有导线焊接、插接件连接等多种形式。SN54HC74F

   1.导线焊接方式

   导线焊接方式是一种简单、价格低廉且比较可靠的连接方式,不需要任何插件,只要用导线焊接印制板上的对外连接点与板外的元器件或其他部件即可。收音机中的喇叭、电池盒,电子设备中的旋钮电位器、开关等,都是采用导线焊接的方式进行连接的。这种方式的特点是成本低且可靠性高,但维修不太方便,适用于外引线不多的情况。采用导线焊接方式有以下几点需要注意。

   (1)电路板的对外焊点要引到板子的边缘处,排列尺寸和间隔要统一,以利于焊接与维修,并且将导线排列捆扎整齐,如图3.2.9所示,通过线卡或其他紧固件将导线与板子固定,以防折断导线。

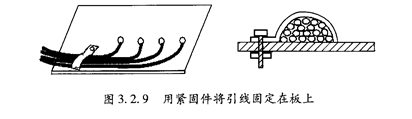

   图32.9 用紧固件将引线固定在板上

   (2)为提高导线连接的机械强度,避免因导线受到拉扯将焊盘或印制线路曳掉,最好在印制板上焊点的附近钻孔,让导线从电路板的焊接面穿绕过通孔,再从元件面插人焊盘孔进行焊接,如图3.2,10所示。
