1) 不规则排列

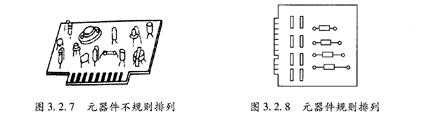

   元器件不规则排列如图3.2.7所示,此种排列方式以立式安装为主,按照电路的电气连接就近布局, SI4532ADY元器件轴线方向彼此都不一致,在板上的排列没有一定的规则,看起来杂乱无章,但印制导线布设方便,印制导线短而少,可减少线路板的分布参数,电路间的干扰较少,特别对抗30MHz以上的高频干扰极为有利。

   2) 规则排列

   元器件规则排列如图3.2.8所示,此种排列方式以卧式安装为主,元器件轴线方向与板子四边保持垂直或平行,排列规范、整齐,便于机械化打孔及装配,但由于受方向和位置的限制使得布线比较复杂。这种排列方式适用于1MHz以下的低频电路和低电压电路。

   综上所述,元器件应当均匀、整齐地排列在印制电路板上,印制导线应尽可能短,元器件的两种排列格式在印制电路板上可结合实际情况单独或同时使用。
