由印制线与参考接地板之间的寄生电容计算式(6.3)可知,印制线与参考接地板之间的寄生电容大小OB6561PCP取决于印制线与参考接地板之间的距离(即式(6.3)中的0和印制线与参考接地板之间形成电场的等效面积(即式(6.3)中的S)。

   式中,Cp为寄生电容,单位为pF;s为印制线等效面积,单位为cm2;Jr为高度,单位为cm。

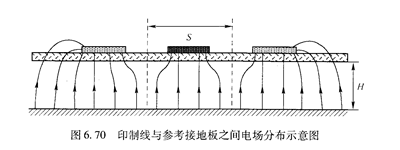

   当印制线布置在PCB边缘时,该印制线与参考接地板之间将形成相对较大寄生电容,因为布置在PCB内部的印制线与参考接地板之间形成的电场被其他印制线“挤压”,而布置在边缘的印制线与参考接地板之间形成的电场则相对比较发散。图6.⒛为印制线与参考接地板之间电场分布示意图。

   显然,对于本案例中的电路设计,由于PCB中的复位信号线布置在PCB的边缘并且已经落在GND平面之外,因此复位信号线会受到较大的干扰,导致ESD测试时,系统出现复位现象。
