进行高阻状态下的0%电压中断测试时,在所有的测试组合下,均未出现DC/DC电源输出“保护”现象,只有大于或等于10ms的中断测试时,LM139J/883产品出现复位现象。测试DC/DC开关电源的输入/输出电压波形,可以发现,这种复位现象是DC/DC电源输人掉电复位引起的。图5.53是复位现象出现时,DC/DC电源输入/输出端口上的电压波形示意图。在测试中还发现,该问题在增大产品电源输入端口上的储能电容值后(原有一个狎uF的电容,再并联一个狎uF电容),得到解决。

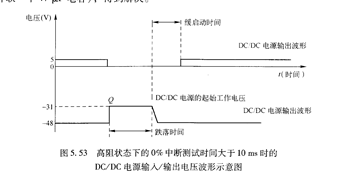

  图5,53 高阻状态下的0%中断测试时间大于10ms时的DC/DC电源输'人ˇ/输出电压波形示意图 对于以上测试结果,产生以下几个疑问:

   (1)产品中用的DC/DC开关电源为何会在电源端口进行0%电压中断测试时,当中断时间小于14ms时,出现“保护”现象,而当中断时间大于14ms时,无“保护”现象出现?

   (2)为何在高阻状态下进行测试时,DC/DC电源输入/输出端口出现图5.53所示的电压波形,即电压跌落模拟器已输出零电压,而在DC/DC电源输出端口上的电压不为零而为-31Ⅴ?

   (3)为何在低阻状态下进行测试时,增加储能电容的值,“保护”现象无明显改善,而在高阻状态下却效果明显?
