TⅤS移至磁珠的前面的原理

发布时间:2017/6/24 19:07:56 访问次数:446

   浪涌试验中采用电流波形为8u/20u、电压波形为1.2u√50us的综合波,即大部分的能量将在内释放。产品接口部分电路实际承受的电压与电流大小及波形与仪器的内阻及被测接口的阻抗有关。 T33521FL该接口TⅤS所能承受的最大脉冲功率为500W,其钳位电压在

10Ⅴ左右,可以承受数十安培的电流,而所使用的磁珠额定电流仅为100mA。在浪涌试验 时,流过磁珠的电流将大大超过这个值,而造成损坏。

  【处理措施】

   将TⅤS移至磁珠的前面,使浪涌大电流不经过磁珠。原理图如图5.41所示。

   【思考与启示】

   在防浪涌保护和高频噪声抑制电路或电容旁路共存的场合,一定要采用先防浪涌后高频抑制的原则。

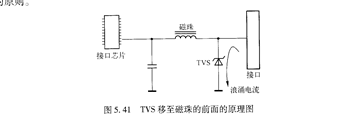

   图5.41 TⅤS移至磁珠的前面的原理图





   浪涌试验中采用电流波形为8u/20u、电压波形为1.2u√50us的综合波,即大部分的能量将在内释放。产品接口部分电路实际承受的电压与电流大小及波形与仪器的内阻及被测接口的阻抗有关。 T33521FL该接口TⅤS所能承受的最大脉冲功率为500W,其钳位电压在

10Ⅴ左右,可以承受数十安培的电流,而所使用的磁珠额定电流仅为100mA。在浪涌试验 时,流过磁珠的电流将大大超过这个值,而造成损坏。

  【处理措施】

   将TⅤS移至磁珠的前面,使浪涌大电流不经过磁珠。原理图如图5.41所示。

   【思考与启示】

   在防浪涌保护和高频噪声抑制电路或电容旁路共存的场合,一定要采用先防浪涌后高频抑制的原则。

   图5.41 TⅤS移至磁珠的前面的原理图
