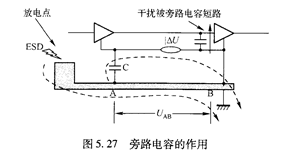

估计值,实际情况下会产生更大的压降。 M25P80-VMN3TPB在信号与地之间并联旁路电容后,电容将高频噪声在信号与地之间形成“短路”,从而保护了器件接收的信号,如图5.27所示。

    解决办法和结论

   在信号线上并联旁路电容,并在PCB上将此旁路电容放置于靠近芯片的信号引脚处。

   经验与总结

   (1)对于长距离传输并且离静电放电点在空间距离上比较近的敏感信号线,建议进行旁路滤波处理,或者在6层以上的PCB中走内层。

   (2)产品结构设计时,要避免干扰共模电流流过电路板的工作地平面,如果不能避免共模电流流过,那么要保证工作地平面尽量完整,一般没有过孔、没有缝隙的完整地平面只有3mΩ电阻。对于5Ⅴ的T儿电平来说,它至少可以承受⒛0A的共模电流;对于3,3Ⅴ的TL电平来说,它至少可以承受130A的共模电流。
