【处理措施】

   按以上描述适当减小电源输人端口的滤波电容,把原来值为1uF的Ⅹ电容改成0.躬uF, PAM3116BLBADJR电源输人线串联电阻10Ω可以在一定程度上降低滤波电容充电电流瞬时值的峰值,满足谐波电流限值。

   【思考与启示】

   对于小功率产品,可以采用在电源输人线上串联电阻的方式来改善产品的谐波抑制性能。同样,对于小功率产品,电源输人线上串联电阻也同样有利于该产品的其他EMC性能。4.2.10 案例38:接口电路中电阻和TⅤS对防护性能的影响

   【现象描述】

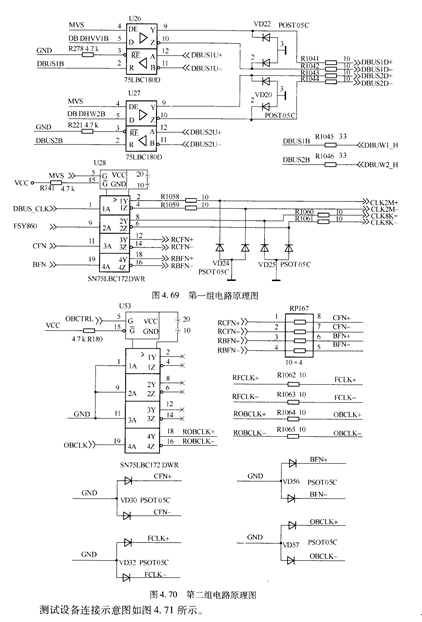

   TⅤS与电阻相对位置不同对接口防浪涌性能影响到底如何一直是一个争论的问题。为了确定两者位置对防浪涌性能的影响,选取某一产品的鲳5端口作为试验对象。在该产品中共选取了 DBUS1D +、 DBUS1D -、 DBUS2D +、 DBUS2D -、 CLK2M +、 CLK2M-、CLK8K+、 CLK8Κ- 不廿CFN+、 CFN-、 BFN+、 BFN-、 ()BCLK+、 0BCLK-、 FCLK+、FCLK-共16个信号。其中,前8个信号为第一组。图4.⒆是第一组电路原理图。从图中可以看到TⅤS与电阻的相对位置关系。其中,TⅤS靠近芯片放置。后8个信号为第二组。图4。⒛是第二组电路原理图。从图中可以看到TⅤS与电阻的相对位置关系。其中,电阻靠近芯片放置。
