【原因分析】

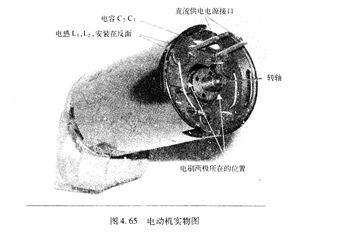

   带电刷的电动机,由于在电刷切换时,电动机线圈中的电流不能突变,当一路线圈通电断开时, RB751S40T1G会在该线圈的两端产生较高的反电动势,这个电动势会在附近的回路中产生放电现象,放电产生的瞬态电流具有较陡的上升沿,伴随着高频噪声,并且这种噪声在幅度和频率上有很大的随机性。当这些高频噪声耦合到电源线或其他较长的未接地导体时,就会产生辐射;图4.b~s电动机实物图是本案例中辐射发射超标的电动机。图4.甾是拆开后的电动机实物图;图4。臼是电流的直流供电口的滤波电路原理图。滤波电路中的电感Ll、I。2直接与电刷串联。电感的作用是防止当电刷通过换向片间隙时流进电刷电流的突然变化。电感的电感量大约为4uH。串联在电路中的电感和对地的旁路电容C2、C3组合起来构成一个低通滤波器,这样可以增强单个电感或电容的滤波效果。
