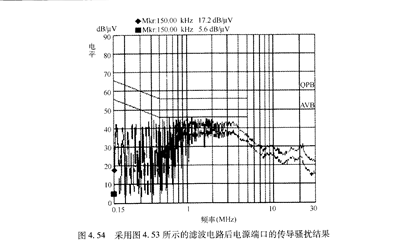

采用图453所示的滤波电路后电源端口的传导骚扰结果
发布时间:2017/6/19 20:39:33 访问次数:608
【思考与启示】
从共模传导骚扰的原理可以看出,共模传导骚扰是由于开关电源电路中的dI//dr所产生的,HEF4066BT 653它与开关电源的工作电压有关,而与电源产品的功率没有直接的影响(间接有影响)。
在其他条件相同的情况下,dI//clJ越高,就意味着有更高的共模传导骚扰,还意味着电源端口的滤波电路中需要更大的滤波共模电感或共模滤波电容(Y电容)。但是,由于较大的共模电感线圈存在较大的寄生电容,高频的传导噪声会经过寄生电容进行传递,使单个大感量共模电感不容易达到好的高频滤波效果。而采用两个共模电感,同样的电感量,可以取得较好的抑制高频噪声效果。一般会有6dB以上的差值。
【思考与启示】
从共模传导骚扰的原理可以看出,共模传导骚扰是由于开关电源电路中的dI//dr所产生的,HEF4066BT 653它与开关电源的工作电压有关,而与电源产品的功率没有直接的影响(间接有影响)。
在其他条件相同的情况下,dI//clJ越高,就意味着有更高的共模传导骚扰,还意味着电源端口的滤波电路中需要更大的滤波共模电感或共模滤波电容(Y电容)。但是,由于较大的共模电感线圈存在较大的寄生电容,高频的传导噪声会经过寄生电容进行传递,使单个大感量共模电感不容易达到好的高频滤波效果。而采用两个共模电感,同样的电感量,可以取得较好的抑制高频噪声效果。一般会有6dB以上的差值。
