滤波电路更改后的电源端口传导骚扰测试频谱

发布时间:2017/6/19 20:37:27 访问次数:720

  【处理措施】

   按照以上分析,重新设 HEF4013BT,653计产品的滤波电路,如图4.50所示,设计好的新滤波电路是由值为以mH的共模电感I.cM和值为3300pF的Y电容(CY灬Cu)及值为1uF的X电容CⅩ组成的低通滤波器电路。CYl、Cu和共模电感廴M一起滤除共模骚扰;Cx和LcM所产生的漏感一起滤除差模骚扰。

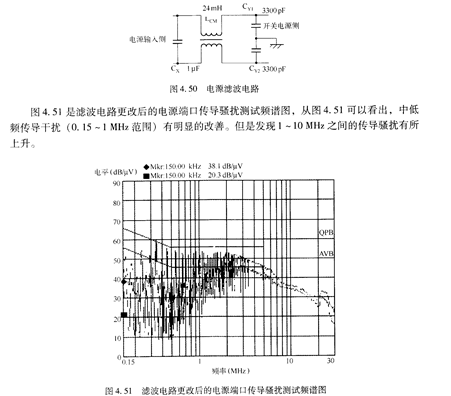

   图4.51是滤波电路更改后的电源端口传导骚扰测试频谱图,从图4.51可以看出,中低频传导干扰(0.15~1MHz范围)有明显的改善⊙但是发现l~10MHz之间的传导骚扰有所上升。

   图451 滤波电路更改后的电源端口传导骚扰测试频谱图

    1~10MHz之间的传导骚扰有所上升,主要是由于大共模电感线圈间的寄生电容造成的,在不减小总共模电感量的情况下,使用两级滤波有助于减小电容电感的寄生参数,并提高高频滤波效果。图4.52示出了一级滤波和两级滤波的衰减特性对比情况。从图4.52中曲线可以看出,频率高于“A”点的所对应的频率时,使用两级滤波效果将取得更大的衰减量。



  【处理措施】

   按照以上分析,重新设 HEF4013BT,653计产品的滤波电路,如图4.50所示,设计好的新滤波电路是由值为以mH的共模电感I.cM和值为3300pF的Y电容(CY灬Cu)及值为1uF的X电容CⅩ组成的低通滤波器电路。CYl、Cu和共模电感廴M一起滤除共模骚扰;Cx和LcM所产生的漏感一起滤除差模骚扰。



   图4.51是滤波电路更改后的电源端口传导骚扰测试频谱图,从图4.51可以看出,中低频传导干扰(0.15~1MHz范围)有明显的改善⊙但是发现l~10MHz之间的传导骚扰有所上升。

   图451 滤波电路更改后的电源端口传导骚扰测试频谱图

    1~10MHz之间的传导骚扰有所上升,主要是由于大共模电感线圈间的寄生电容造成的,在不减小总共模电感量的情况下,使用两级滤波有助于减小电容电感的寄生参数,并提高高频滤波效果。图4.52示出了一级滤波和两级滤波的衰减特性对比情况。从图4.52中曲线可以看出,频率高于“A”点的所对应的频率时,使用两级滤波效果将取得更大的衰减量。
