【处理措施】

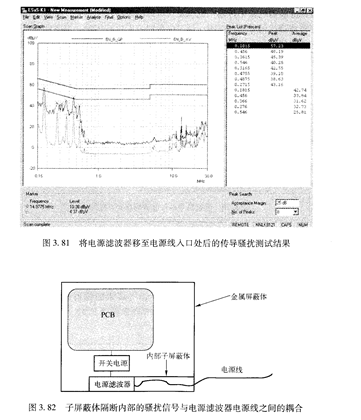

   按照以上分析,将电源EC10FW20滤波器移至电源线人口处,如图3.SO所示,再进行测试,结果如图3.81所示,可见10~⒛MHz之间原来超限值的传导骚扰降低了⒛dB以上,证实了分析的正确性。

   作为参考,解决本案例问题,还可以采取的另一种方式是将电源滤波器及图3.81所示中硐cm的电源线进行屏蔽处理,即内部子屏蔽体,以隔断内部的骚扰信号与电源滤波器电源线之间的耦合,如图3.82  所示。

   【思考与启示】

   (1)选择适合产品干扰与骚扰特性的电源滤波器固然重要,但是做好电源滤波器两端的布线更为重要。

   (2)对于电源滤波器的安装,一定要注意电源滤波器输人/输出信号的隔离,这个隔离的意思不仅包含电源滤波器两端的线缆的隔离,还包含电源滤波器两侧所有电路的隔离。

   (3)信号滤波器也与电源滤波器一样,安装时一定要注意信号滤波器输人/输出信号的隔离。
