【原因分析】

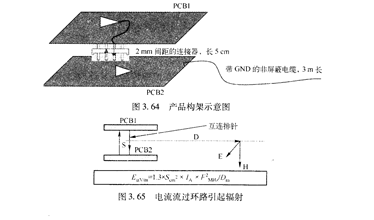

   该产品构架如图3.64所示,产品主要由两块PCB、一个PCB互连连接器和一根通信电缆组成, E10DS4-TE12L产品中的PCB1与PCB2之间采用连接器互连,连接器中所传输信号的最高频率为笏MHz,电平为2.5V,工作电流约为犭mA;连接器中的针间距为2mm,连接器长度为2cm;因此,连接器中的信号针与其回流针所组成的环路面积为0.4c′。对于高速信号来说这似乎是一个不小的环路,根据电磁场的基本原理,电流流过环路就会产生一定的磁场,交变电流流过环路就会产生可变的磁场,并引起电磁场辐射,这是非常简单的原理。由此可见,此环路会产生一定的辐射,这是本产品设计的一个缺陷,这种环路在自由空间中产生的辐射强度可以用式(1.9)或图3.“中的公式来计算。

   图3.64电流流过环路引起辐射
