将电源输入滤波电容C电容接至金属外壳
发布时间:2017/6/9 19:46:20 访问次数:1056
【处理措施】
经过以上的分析,本案例中金属外壳反而导致辐射发射失败的主要原因是金属外壳没有与PCB中的工作地做任何连接(直接连接或通过电容连接),EDD10163BBH-5BLS-F要充分发挥金属外壳的作用至少应做如下连接:
(1)将电源输入滤波电容C电容接至金属外壳,位置在C电容附近,C电容置于整流桥后侧,效果将更好,DC/DC开关电源可以将初级的0Ⅴ直接与金属外壳相连;

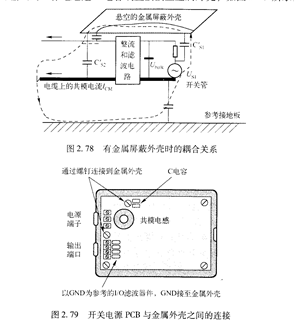

(2)将电源输出的工作地通过C电容或直接接至金属外壳,如图2.”所示。
【处理措施】
经过以上的分析,本案例中金属外壳反而导致辐射发射失败的主要原因是金属外壳没有与PCB中的工作地做任何连接(直接连接或通过电容连接),EDD10163BBH-5BLS-F要充分发挥金属外壳的作用至少应做如下连接:
(1)将电源输入滤波电容C电容接至金属外壳,位置在C电容附近,C电容置于整流桥后侧,效果将更好,DC/DC开关电源可以将初级的0Ⅴ直接与金属外壳相连;
(2)将电源输出的工作地通过C电容或直接接至金属外壳,如图2.”所示。
