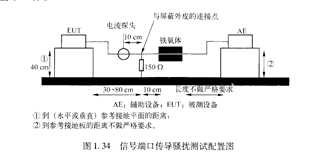

电流探头是信号端口传导骚扰测试的关键设备。图1.34是信号端口传导骚扰测试配置图,从图1.34中可以明确看到电流探头实质上测试的就是EUT电缆上的共模电流。 L1117-3.3当然与单极天线或偶极子天线模型产生辐射发射一样,引起信号端口传导骚扰的共模电流通常不是信号端口上的正常工作电流信号,而是一些“无意”的共模电流引起的。可见,信号端口传导骚扰测试实质上与辐射发射测试中因产品中的电缆或长尺寸导体产生的等效单极天线或偶极子天线模型而产生的辐射发射是一致的,只是频段上不一样。

   AE:辅助设备;EUT:被测设备

   ①到(水平或亟莨)参考接地平面的距离;

   ②到参考接地板的距离不做严格要求。
