仟何信号都可以通过傅里叶变换建立其时域与频域的关系,如下式所示:是电信号的时域波形函数;JfD是为该信号的频率函数,2Tr

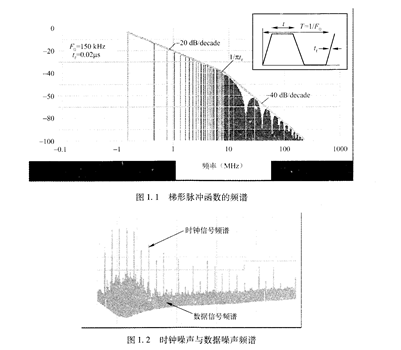

梯形脉冲函数的频谱如图1.1所示,C0805C104K5RACAUTO由主瓣与无数个副瓣组成,每个副瓣虽然也有最大值,但是总的趋势是随着频率的增高而下降,上升时间为莎r,宽度为J的梯形脉冲频谱峰值包含有两个转折点,一个是1/市,另一个是l/Trr。频谱幅度低频端是常数,经第一个转折点以后以-⒛dB/10倍频程下降,经第二转折点后以-硐dB/10倍频程下降。所以在电路设计时在保证逻辑正常功能情况下,尽可能增加上升时间和下降时间,有助于减小高频噪声,但是由于第一个转折点的存在,使那些即使上升沿很陡,而频率较低的周期信号也不会具有较高电平的高次谐波噪声(注:关于各次谐波的幅度估算,参考书籍《电子产品设计EMC风险评估》)。

   周期信号由于每个取样段的频谱都是一样的,所以它的频谱呈离散形,但在各个频点上呈强度大的特点,通常成为窄带噪声。而非周期信号,由于其每个取样段的频谱不一样,所以其频谱很宽,而且强度较弱,通常被称为宽带噪声。在一般系统中,时钟信号为周期信号,而数据线和地址线通常为非周期信号,因此造成系统辐射发射超标的原因通常是时钟信号。时钟噪声与数据噪声频谱如图1.2所示。
