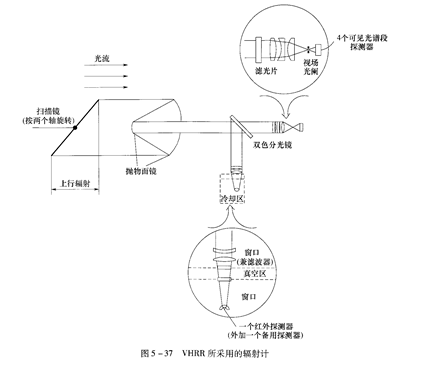

ⅤHRR的电子线路如图5-37所示。每个通道,包括备用件,各有一个独立的电子链路。

   硅光学探测器由偏置电源驱动。探测器GC5016-PB在地面环境温度下工作,与其有关的电子线路亦如此。每一个前置放大器都是一对微分场效应晶体管,从而可以为这种类型探测器提供需要的极高的输人阻抗。在信号通过去假频滤波器之前,运算放大器提供更进一步的放大。

   红外通道使用了低阻抗碲镉汞探测器,因此,探测器对噪声干扰和寄生电容效应不敏感,所以不需要特别的前置放大器设计。然而,碲镉汞探测器有一个相当大的内阻,因而使用恒流偏置电源可以获得高阻抗源。

   直流偏置可采用传统方法修正。在每次扫描终端有一个短暂时期,探测器观测深空间。此时,探测器的输出应为0。然而,即使在这种情况下,暗电流和放大器的漂移结合起来也会产生一个有限信号。为了抵消这个信号,反馈电路在后置放大器输入端加入一个附加的信号。这个信号的符号与探测器信号符号相反,该信号由控制回路控制,直到放大器的输出为0。放大器输出为0时,肯定抵消了暗电流效应且也没有任何其他直流偏置。产生这个抵消作用所需的输入电压存在一个电容器中。在下一次扫描开始之前,开关断开,控制回路的输人电压存在一个电容器中。在下一次扫描开始之前,开关断开,控制回路的输出在扫描器件为冻结。因此,所有预先存在的零误差都被抵消,只剩下在单一扫描的短暂器件产生的少量漂移。

去假频滤波器是4级“跃迁式巴特沃什・汤姆逊”滤波器,与AⅤHRR上使用的去假频滤波器类似。

   每个通道都有自己的跟踪和保持电路,所以每个通道可以对每个瞬间视场同时采样一次。单一的凡/D变换器与AⅤHRR上使用的类似,它把数字数据流编码成10bit字。
