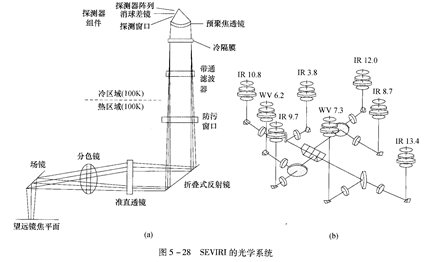

根据前面的介绍,SEⅤIⅢ的光学系统包含12个通道,分别从波段分布为0.5um~14um的可见光和红外通道来观测地球,场镜和分色镜用来区分热通道和冷通道。Q3309CA40045200可见光、NIR、HRⅤ和红外通道通过望远镜中的镜片进行了区分,如图5-⒛(b)所示。图5-⒛(a)为单一的一个光学通路,它主要经过两个重要的部件:准直透镜和聚焦透镜。

   电子学系统

  SEⅥRI的电子系统主要有以下的重要特点:①与航天器的电子接口都集中在专用单元中,例如扫描控制单元、数据处理单元以及热控单元等;②每一个接口的控制,都需要航天器在串行总线上进行遥控信号的交换,扫描控制电子线路主要控制田ⅥRI的扫描机制,设各控制电子单元主要控制所有SEⅥRI与航天器的接口和SEⅥRI所有的设备。
