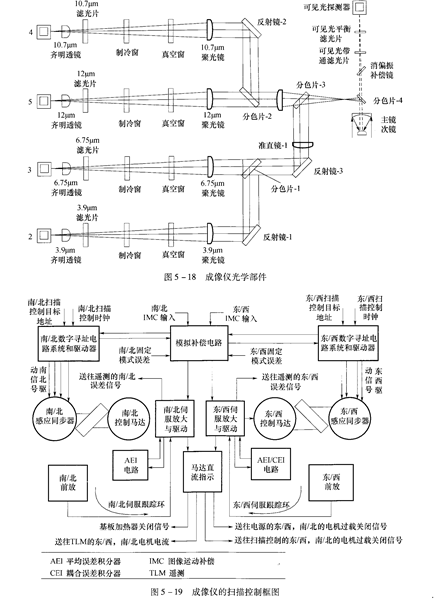

成像仪通过一椭圆平面镜扫描地球,扫描时该椭圆平面镜将太阳光和红外热辐射能引人卡塞格伦望远镜。M29W800DB-70N1扫描镜是个三角形蜂窝结构的表面经抛光处理的镀镍和铝反射表面镀层的铍镜。望远镜由一个32cm的主镜和5.3cm的次镜构成,主镜和次镜的正面都是表面镀铝的ULE玻璃。聚焦的可见光和红外辐射经波束分色分离器分成5个波段,先分离出可见光,再进一步分成4个红外光谱波段或通道。这4个通道的中心光谱为3・9um、6・Ts um、10・7um和12um。可见光信号聚焦在硅探测器上,红外信号经确定波长的带通滤色镜引人制冷的探测器。图5-18为成像仪光学系统的示意图。

   成像仪的扫描控制和运行

   扫描控制成像是通过扫描镜的主动控制动作对地球进行光栅式扫描。扫描镜装在双轴支架上,其位置由两个伺服电机控制。一个控制万向节的南北角度,另一个控制东西角度。扫描控制逻辑将所需的扫描镜位置值赋予感应同步器,使一个误差信号(目标位置与当前扫描镜位置的差)馈人力矩电机,电机驱动安装架直到安装架到指定位置。伺服指向误差(非正交性和固定图形误差)在试验时确定,补偿值存储在可编程只读存储器(PR0M)中。东西伺服回路有一个相干误差积分电路(CEI),它能自动修正由于轴承阻力、电缆力矩或其他系统干扰引起的位置变化。伺服系统的位置误差只有几个微弧度。
