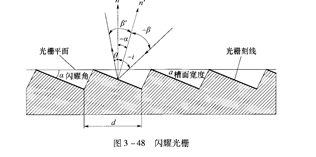

在做进一步讨论前,先对图3-48中的各个角度等符号的定义做一下说明:是反射面的宽度(槽面宽度);是光栅常数;反射镜面的法线方向;FAN7388乃为光栅平面的法线方向;分别为光束相对于光栅平面而言的入射角和衍射角;分别为人射光束和衍射光束与反射面法线″′的夹角;α为反射面法线刀′与光栅平面法线汔之间的夹角,通常称为光栅的闪耀角。需要注意的是,这里角度的定义是有正负之分的,这里规定从光线到法线顺时针方向为正,反之逆时针方向则为负。

   为了使光栅能量集中到预设的光谱级次波长范围内,实现该级光谱的闪耀,闪耀光栅必须满足以下两个方面的条件:

   (1)使所预设要求的光栅衍射光方向置于沟槽小反射面的零级主极大方向(即镜面反射光方向);

   (2)将光栅的零级主极大置于以沟槽小反射面为单缝衍射的一级极小位置。
