交互式数字平台将计算机、显示器、DⅤD和投影仪等产品融为一体,并因其自身的特点,KIA7808API-U/P逐渐取代了传统的会议和演播设各,开始频繁地出现在会议室和演播室中。但是从电磁兼容角度来讲,对于这样一种多功能的设备,如果设计处理不当,将会造成较严重的EMC问题。

   某型号的交互式数字平台,其电气结构除了电源外,主要包括以下几个模块。

   (1)PC模块,包含主板、CPU等。

   (2)视频处理模块,主要是视频处理电路。

   (3)接口和按键模块,包含RCA、ⅤGA、DⅤI、HDlJII等音/视频接口,以及USB与以太网接口,和负责处理转换各个接口信号的数字电路板。

   (4)DⅤD模块,包含解码板和光驱。

   (5)摄像头模块,包含摄像头驱动电路和信`氢处理电路。

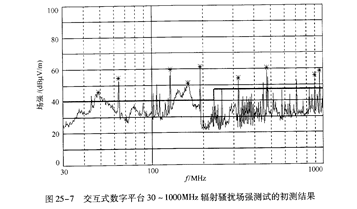

   电源模块基本居于样机中间,各模块间通过互连排线连接,布置在电源模块周围。接口和按键模块位于样机右侧,Il△TJ模块位于样和1勖底部,摄像头模块位于佯机最顶部。~sO~10OOMHz辐射骚扰场强测试的初测结果如图25-7所示。图25-7 交互式数字平台⒛~1000MHz辐射骚扰场强测试的初测结果从图25-7可以看到,被测样机超标严重。利用接收机的频谱模式,可以看出超标频点多为窄带干扰。结合样机的设计图纸和前文提到的电气结构,逐个列出该交互式数字平台潜在的窄带电磁骚扰源。
