某开关电源的电源端子骚扰电压整改案例
发布时间:2017/4/8 20:17:04 访问次数:2416

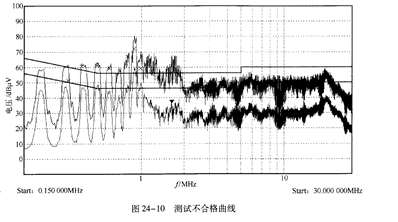

某开关电源的电源端子骚扰电压的初测结果如图以-10所示。
分析:该开关电源电路中电磁骚扰产生的主要原因如下。
开关管负载为高频变压器初级线圈,HCPL2601S是感性负载。在开光管导通瞬间,初级线圈产生很大的浪涌,并在初级线圈的两端出现较高的浪涌尖峰电压;在开关管断开瞬间,由于初级线圈的漏磁通,致使一部分能量没有从一次线圈传输到二次线圈,储存在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰。这种电源电压中断会形成与初级线圈接通时一样的冲击电流瞬变,这个中断会传导到输人/输出端,形成传导骚扰。
某开关电源的电源端子骚扰电压的初测结果如图以-10所示。
分析:该开关电源电路中电磁骚扰产生的主要原因如下。
开关管负载为高频变压器初级线圈,HCPL2601S是感性负载。在开光管导通瞬间,初级线圈产生很大的浪涌,并在初级线圈的两端出现较高的浪涌尖峰电压;在开关管断开瞬间,由于初级线圈的漏磁通,致使一部分能量没有从一次线圈传输到二次线圈,储存在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰。这种电源电压中断会形成与初级线圈接通时一样的冲击电流瞬变,这个中断会传导到输人/输出端,形成传导骚扰。
