若设备内部存在以上骚扰源时,这些骚扰会将设备内外各种走线当做发射天线向外辐射电磁骚扰: AT89C51ED2-RLTUM若被测样品为非金属外壳,设备内电路、各种互连走线及设备外的接口线都直接向空间辐射电磁骚扰;若被测样品为金属外壳,设备内部电路的辐射骚扰会通过设备金属壳体的孔洞缝隙对外辐射电磁骚扰,同时也会通过设备外部滤波或屏蔽不良的接口线缆向空间辐射电磁骚扰。

   辐射发射超标分析及解决流程如图14-1所示。

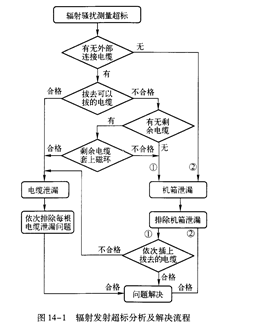

   图14-1 辐射发射超标分析及解决流程

   若被测样品工作时由内置电源供电且无外部电缆连接,则辐射骚扰场强超标是由内部电路及连接通过设备外壳泄漏所致,此时只需排除设备外壳泄漏即可解决辐射骚扰超标的问题。
