对EMI减弱的调制波形的整形是很关键的。调制的方案用来实现最大地减小电磁干扰,如图11-8所示。 AD5263BRUZ50调制周期在X轴上以周期长度的百分比为单位。y轴表示不同的频率值,也是以`总扩展频率的百分比为单位。

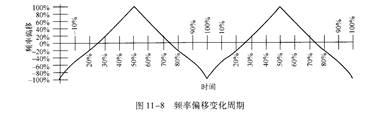

   图11-8 频率偏移变化周期

   Cypre$的频率选择表通过两种方法表示了调制百分比。

   第一种方法是将扩展频带表示成程序控制平均输出频率的百分比,程序控制平均频率是对称的。这种方法通常见于在频率扩展选择表中使用的公式兑±XMc,D%。第二种方法是指定最大的工作频率和以百分比表示的扩展频带,输出信号从频带的低端扫向最大频率。此方法的表达式为九ax-XM。D%。不论此表达式用在什么地方,都应确保最大频率不会超限。在时钟以最大时钟速度来驱动器件的应用中,这一点是很重要的。
