图9-3为内部布线不合理的一个示例,该样品存在的主要问题是内部线缆处理不合理。HDC1008YPAR该产品没有经过良好的整体设计,电源的输出线直接使用DIY电源所附带的超长输出线,软驱、硬盘和光驱的信号线均是主板为DⅣ用户所准各的超长互连线,机箱前面板上的连接线也是机箱为DIY用户所准备非常不专业的超长连接线。所有的互连线均没有经过重新设计,直接使用电源、主板、机箱所附带的过长的互连线,且这些线缆均不是为品牌电脑制造商所准各的,这些超长的互连线是为DIY用户使用于各种不同的装机环境,搭配不同的配附件以便装出不同层级和档次电脑而准备的,过长的线缆是为了避免出现各种极端情况无法使用而设计的,不是最佳长度选择而是最差长度选择。该电脑直接使用了这些互连电缆,并将过长的电缆胡乱放置在机箱内,连基本的绑扎都没有进行,使得内部线缆之间相互严重干扰。且前面板的耳机话筒端子设计成从机箱后部音频端子引线,如图9-4所示,直接穿过机箱再连接到前面板,严重破坏了机箱的屏蔽结构。

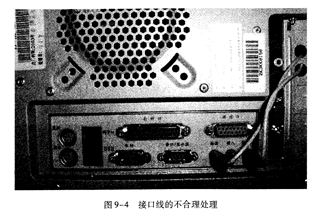

   图9-4 接口线的不合理处理
