必要时输入电路用差分方式,输人信号用双绞线。

   例如,在台式电脑中,电源虽然是屏蔽的,但电源的直流输出线在屏蔽体之外。 HD6413002F16V如果直流输出线过长,就很容易将主板上的骚扰接收下来,通过电源内部电路传到交流电源线上。因而在设计时,应尽量减小直流输出线的长度。另外,还可以在直流输出线上加上磁珠或铁氧体磁环。

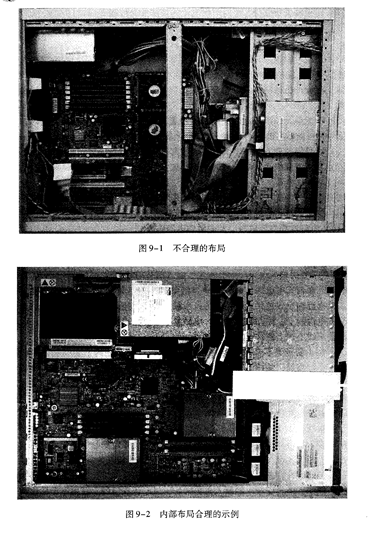

   如图9-1所示为不合理布局的一个实例,该样品存在的主要问题是内部结构没有进行良好布局,结构设计时没有将相互有关联部件放置在相邻位置,使得内部互连线过长,且各类线缆没有进行合理设计,过长连线没有有效的截短处理,而是胡乱捆扎在一起,形成了线缆之间严重的相互干扰,若同时外壳屏蔽不良,过长且没有屏蔽的线缆还会造成对外的严重辐射骚扰。

   如图9-2所示为合理布局的一个实例,该样品为一刀片式服务器。该服务器进行结构设计时根据主板的各类接口的特性及连接关系对产品的各个部件之间进行合理布局,使得主板与各个部件之间,以及各个部件相互之间的互连电缆尽可能短,信号传递方向合理,各类连线均按照产品所需要长度设计,没有任何多余的过长连线。例如,外界交流电源接人机箱时先通过电源滤波器,开关电源输出端与主板之间的连接线不超过10cm;主板与机箱内部散热风扇组之间的连线在5cm左右。

本产品通过合理布局有效地将内部互连电缆截到最短,并有效地避免了线缆之间的相互干扰,是一个良好的结构设计示范。
