焊接在同一插座上的每根导线必须进行滤波,否则会使滤波的衰减特性完全失去。

   管状滤波器必须完全同轴安装,HD64F3687HV使电磁干扰电流成辐射状流过滤波器。

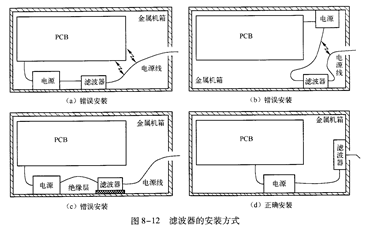

   如图8-12(a)~(c)所示为安装滤波器常见的几种错误方式。

   对于图8丬2(a),由于滤波器的输人线过长,外面进来的干扰还没经过滤波,就已经通过空间耦合的方式干扰到线路板。而线路板上产生的干扰又可以直接耦合到滤波器的输入线上,传导到机箱外面,很可能造成电磁发射超标。

   对于图8-2(b),由于滤波器的输入、输出线靠得太近,高频干扰可以通过输入、输出线之间的寄生电容直接发生耦合,旁路掉滤波器,使滤波器高频滤波效果变差。

   对于图8-12(c),大部分滤波器内部的共模滤波电容连接到滤波器的金属外壳上,在安装时,通过将滤波器的金属外壳直接安装在金属机箱上实现滤波器的接地。在这种安装方式中,滤波器的外壳没连接到金属机壳上,因此共模滤波电容悬空,起不到滤波的作用。

   如图8-12(d)所示,才是滤波器的正确安装方式。这里,滤波器的输人线在金属机箱外部,并且利用金属机箱将滤波器的输入端和输出端隔离开。
