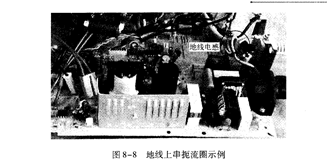

地线扼流圈L1增加了安全地上共模电流的阻抗,如图8-8所示。当Cy不能更大,而对源的干扰又没有其他更好的措施时,这是唯一的一种减小输人、H9TCNNNBLDMMPR-NGM输出共模干扰的措施。它是串联在安全地上的,因此它的危险电流承受能力必须满足安全标准的要求。使用时要确认没有其他联到设备机箱上的接地导线将其短路。

   图8-8 地线上串扼流圈示例

   像压敏电阻RⅤ这样一些器件跨接在L和N线之间能够削减输人的差模浪涌,串接在L、N与PE之间抑制共模浪涌。它安装在靠近电网的一端,必须能够承受预期的最大瞬态能量。安装在这里能够保护电感不至于饱和并保护Cx电容器。如果安装在设备输入端,可作为精密浪涌抑制保护,用于抑制电源输人级浪涌抑制器没有吸收干净的残余浪涌,则其额定值可以大大降低,因为它已经受到了前级电路的保护。
