常见的驻极体式传声器包括ZCH12、CRZ211、CRZ29、CZ、CNZ等,它们均是两线输出方式、且屏蔽层接入正极。

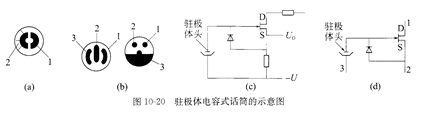

   G引脚识别方法。驻极体ADM101EARMZ-REEL7式传声器的示意图,如图10―⒛所示;图10―⒛(a)是两引脚驻极体式传声器背面引脚的示意图,图10―⒛(b)是三引脚驻极体式传声器示意图,图10-20(c)则是两引脚的驻极体式传声器内部接线示意图,图10-⒛(d)为三引脚的驻极体式传声器内部示意图。

   由图10-⒛可知,这类传声器的种类(两引脚或三引脚)和引脚各个引脚,均可通过图1∝~9O来识别;使用时这类传声器的各个引脚切不可接错。对于两引脚驻极体式传声器,引脚1表示电源引脚和输出引脚,引脚2表示接地引脚;对于三引脚驻极体式传声器,引脚1是电源引脚,引脚2是输出引脚,引脚3为接地引脚。d.驻极体式传声器的检测。(a)电阻测量法。其检测方法如图1021所示;将万用表置

于R×100挡位,红表笔接入传芦器的芯线、黑表笔接人传声器的外壳金属部分;万用表显示的电阻测量值应在500~3000Ω,若电阻测量值为∞,则表明传声器存在断路故障;若电阻测量值为0Ω,则表明传声器存在短路故障; (b)灵敏度检测法。其检测方法如图10-22

所示;将万用表置于R×100挡位,红表笔接人传声器的负极(芯线)、黑表笔接人传声器的正极(屏蔽线);再向传声器吹气(即向传声器施加一个声压),此声压信号经过放大后, 会导致输出器输出电流的增大,故万用表表针向右偏转;表针偏转的角度越大,则表明传声器的灵敏度越高;若表针不动,则表明传声器已经损坏。
