①门极关断晶闸管电极的判别 具体的判别方法与普通晶闸管相同,即以万用表的R×100挡位,找出具有二极管特性的两个电极,其中一次阻值较小(几欧姆)、另一次阻值较大;在阻值较小的一次测量中,红表笔接入的是阴极、黑表笔接入的则是门极,剩下的一只引脚即为阳极。

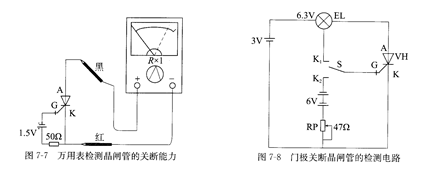

   ②门极关断晶闸管触发能力的检测 具体的检测方法与普通晶闸管相同,其检测示意图如图77所示,检测门极关断晶闸管的关断能力时,可先按检测触发能力的方法使晶问管处于导通状态,即将万用表置于R×1挡位,黑表笔接阳极、红表笔接阴极,测得电阻值应为∝;再将阳极与门极短路、向门极施加正向触发信号,则晶闸管被触发导通,其阳、阴极间电阻值由∞变为低阻状态;断开阳极与门极的短路点,若晶间管维持于低阻导通状态,则表明其触发能力正常;再在晶闸管的门极与阳极之间施加反向触发信号,若其阳、阴极间电当然,也可采用如图⒎8所示的电路来检测门极关断晶闸管的触发能力和关断能力;图7司中,EI'表示6.3V指示灯(小电珠),S为转换开关,VH为被测晶闸管。S关断时,晶闸管不导通,EI冫未被点亮;将S的触点K1接通时,向门极施加正向触发信号,若EI'亮,则表明被测晶闸管已被触发导通;若使S断开,EL仍维持发亮,则表明晶问管的触发能力正常;若S的触点K2接通,向门极施加反向触发信号,若EL熄火,则表明晶闸管的关断能力正常。
