涤纶电容器的外形
发布时间:2017/1/20 20:28:03 访问次数:543
有机介质塑料薄膜电容器利用有机塑料薄膜为介质,以滤波或金属化薄膜为电极,再利V40100PG-E3用特定的工艺制造而成。常见的有机介质塑料薄膜电容器如下。
涤纶电容器(聚酯电容器)

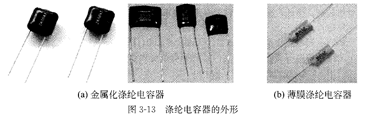

这类电容器以涤纶薄膜作为介质,与纸介电容器一样,它可分为两种,一种是以金属箔和涤纶薄膜卷绕而成;另一种是金属化涤纶电容器。其中,金属化涤纶电容器具有“自愈”能力,且在焊接引线之前,先在电容器芯子两端分别喷上一层金属薄层,从而增加了引出线与电极之间的接触面,可消除因卷绕带来的电感,从而制成一种无感的金属化涤纶电容器。涤纶电容器的外形,如图⒊13所示。
涤纶电容器的电容量范围是几皮法至几微法,额定工作电压有63V、100V、160V几种;金属化涤纶电容器的电容范围则更宽一些,其工作电压有250V、400V、630V等几种。小型涤纶电容器的容量范围是0.1~10uF9体积仅为普通涤纶电容器的1/3。涤纶电容器的型号标志为CI';常见的涤纶电容包括CI'11、CL21系列等;其外形分为圆柱形和长方形两种。涤纶电容器主要用于各种电子仪器仪表、电视机、收录机的耦合、退耦、旁路、隔直电路之中。
有机介质塑料薄膜电容器利用有机塑料薄膜为介质,以滤波或金属化薄膜为电极,再利V40100PG-E3用特定的工艺制造而成。常见的有机介质塑料薄膜电容器如下。
涤纶电容器(聚酯电容器)
这类电容器以涤纶薄膜作为介质,与纸介电容器一样,它可分为两种,一种是以金属箔和涤纶薄膜卷绕而成;另一种是金属化涤纶电容器。其中,金属化涤纶电容器具有“自愈”能力,且在焊接引线之前,先在电容器芯子两端分别喷上一层金属薄层,从而增加了引出线与电极之间的接触面,可消除因卷绕带来的电感,从而制成一种无感的金属化涤纶电容器。涤纶电容器的外形,如图⒊13所示。
涤纶电容器的电容量范围是几皮法至几微法,额定工作电压有63V、100V、160V几种;金属化涤纶电容器的电容范围则更宽一些,其工作电压有250V、400V、630V等几种。小型涤纶电容器的容量范围是0.1~10uF9体积仅为普通涤纶电容器的1/3。涤纶电容器的型号标志为CI';常见的涤纶电容包括CI'11、CL21系列等;其外形分为圆柱形和长方形两种。涤纶电容器主要用于各种电子仪器仪表、电视机、收录机的耦合、退耦、旁路、隔直电路之中。
