然后选中Further Options选项卡,根据图8,2,2所示对话框设置线圈的激励源。Opera3D中线圈的激励源有两种,一种是Biot Savart电流源Biot savart currentsource,此种情况只需定义线圈截面的电流密度Current density; MTC20154TQ-I另一种是电路单元Circuitelemcllt,此种情况是使线圈成为自定义电路中的一个部件,线圈电流通过电路定义。但是对于TOSCA静磁场模块,仅可用Biot Savart current source,而Circuit element可用于ELEKTRA暂态场模块。

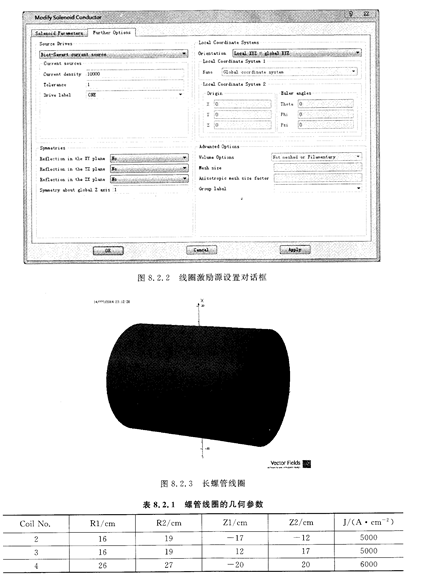

   此对话框的其他部分,Local C°°rdimte systems选项区用于定义线圈的位置和角度;Symmetries选项区方便定义对称的线圈,例如关于Jz平面对称线圈,或者关于z轴对称的线圈,这样可以方便建立新的对称线圈;Advanced Options选项区可定义线圈的有限元网格划分参数,当线圈不仅用于产生磁场时,例如失超QUENCH模块中需计算线圈的温度场时,就需要对线圈进行有限元网格划分,在此忽略即可。设置完后单击确定按钮,在主窗口即显示出创建的螺管线圈,如图8.2.3所示。

  按照以上的方法,根据表8,2,1建立另外几个螺管线圈的模型。
